Одним из моих главных увлечений уже долгое время остаются кассетные деки. Меня искренне восхищает эта техника — как своей винтажной эстетикой (все эти стрелочные индикаторы, массивные переключатели и магия вращающихся подкассетников), так и сложнейшей инженерной реализацией внутри. Именно поэтому я периодически приобретаю интересные мне экземпляры и занимаюсь их полным восстановлением.
Скажу вам честно: качественная реставрация аналогового аудио в наши дни требует не только глубоких знаний, но и высокоточного оборудования. К счастью, мы живем в XXI веке, и сегодня вооружиться измерительным инструментом топового уровня может практически каждый. Для моих задач идеальным выбором стал АЦП E1DA Cosmos ADC.
Парадокс «Космического» АЦП

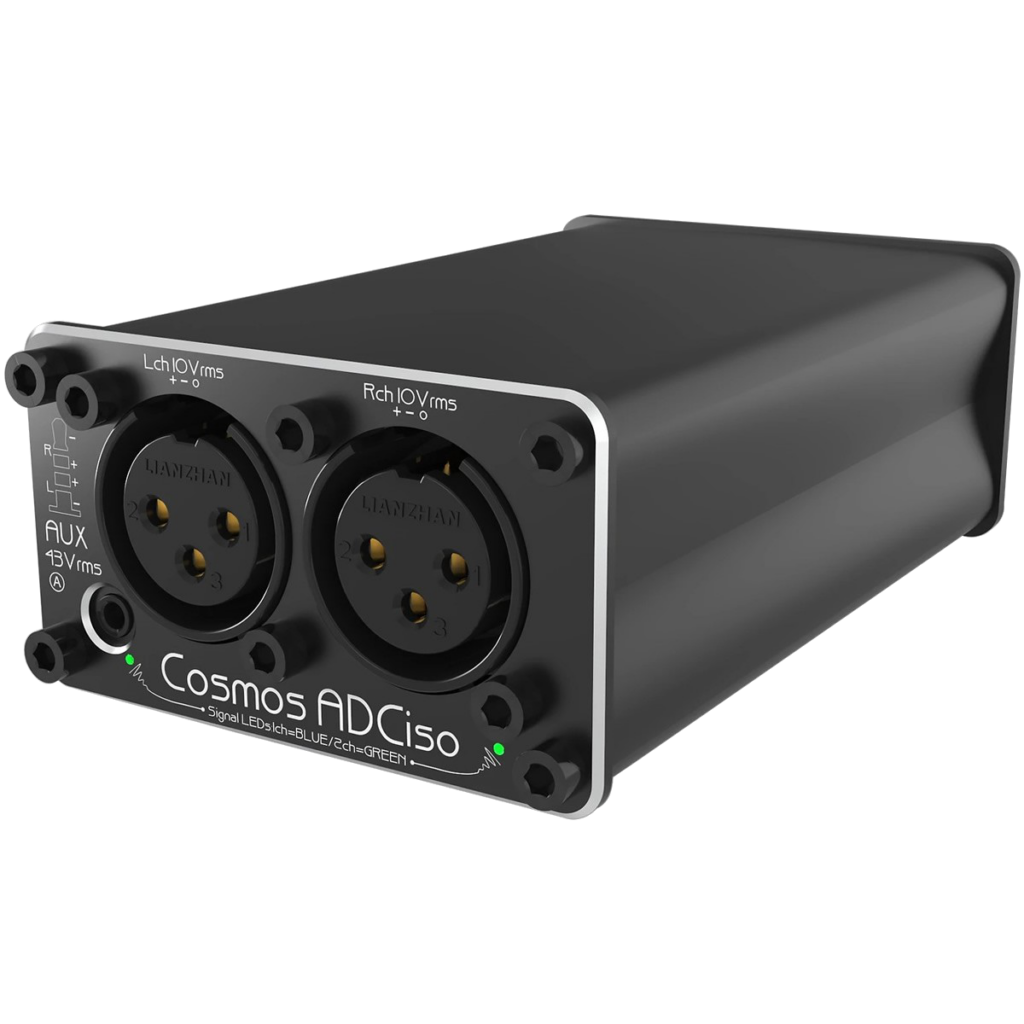

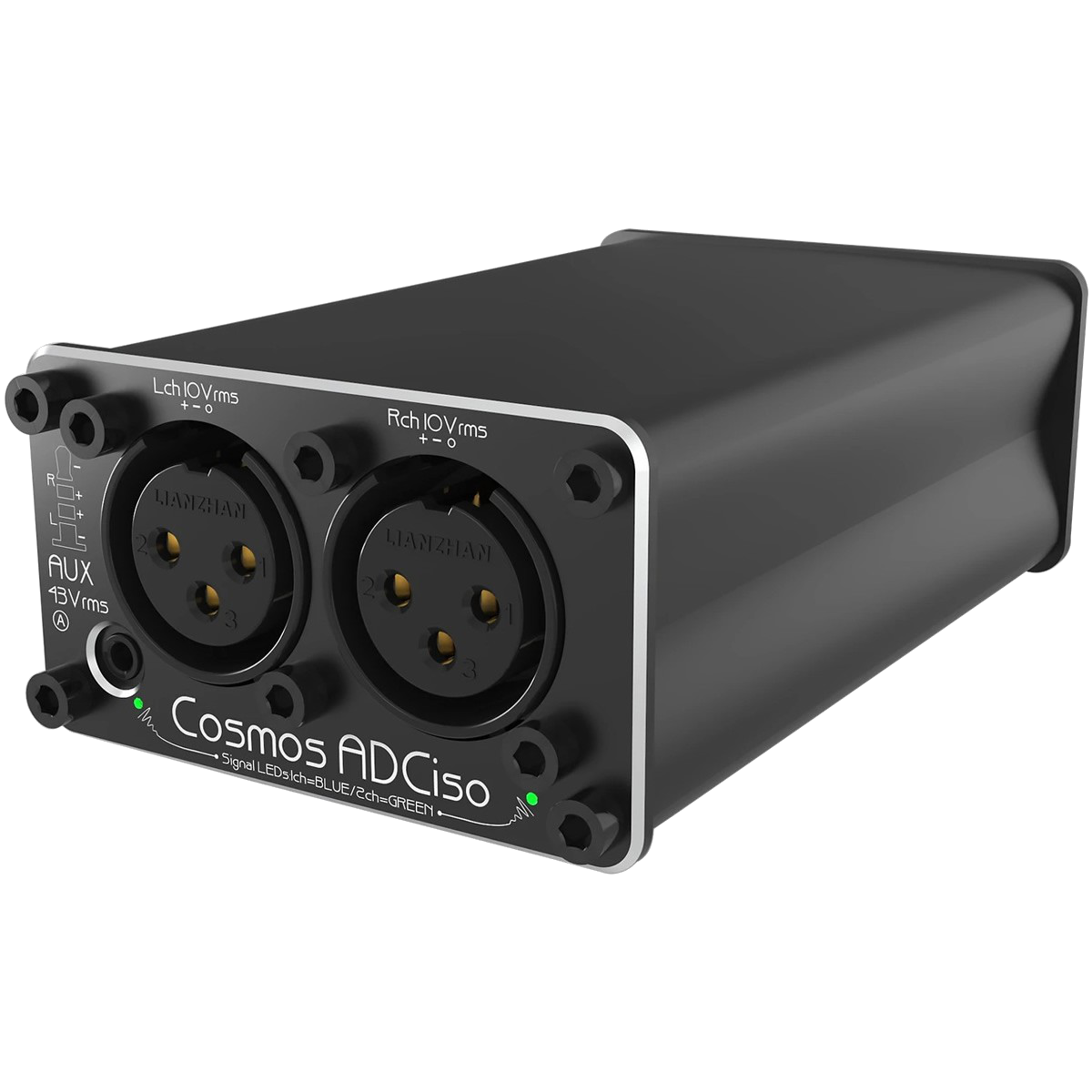

E1DA Cosmos — это действительно выдающийся прибор, который по своим характеристикам обходит студийные аудиоинтерфейсы стоимостью в тысячи долларов. Вот его краткие спецификации, от которых у любого аудиофила захватывает дух:
| Параметр | Значение |
|---|---|
| Чип АЦП | ES9822PRO (Флагман от ESS) |
| Динамический диапазон (DR / SNR) | 127–129 дБ (А-взвешенный) |
| Коэффициент нелинейных искажений (THD+N) | < 0.00007% (-123 дБ) |
| Интерфейс подключения | USB-C (питание и данные) |
Но у этой медали оказалась обратная сторона. Чтобы достичь таких экстремально низких показателей шума и искажений, разработчикам пришлось пойти на компромисс — сделать входы АЦП очень низкоимпедансными («тугими»). В зависимости от выставленного усиления, входное сопротивление E1DA Cosmos составляет всего от 1.7 кОм до 6.4 кОм.
И вот тут мы сталкиваемся с жестким физическим противоречием. Линейные выходы винтажных кассетных дек проектировались в эпоху, когда стандартом индустрии было высокоомное сопротивление нагрузки (от 10 кОм до 100 кОм). Если подключить старую деку к E1DA Cosmos напрямую, её выходной каскад моментально перегрузится. Результат? Катастрофический завал на низких частотах (бас просто исчезнет), резкий рост искажений и сильная потеря уровня сигнала.
Решение: Crystal Jelly — буфер и преамп в одном лице
Чтобы подружить аналоговую классику и цифровой космос, я разработал активный стереофонический буфер-согласователь, который назвал Crystal Jelly. Его главная задача — стать идеальным «мостом», который бережно заберет сигнал с деки и без потерь передаст его на АЦП.
Сердцем проекта стал великолепный современный операционный усилитель OPA1656 от Texas Instruments. Это ультранизкошумящий ОУ с полевым входом (FET-input), созданный специально для премиального аудио. Посмотрите на то, что он умеет:
- Экстремально низкий уровень шума: Плотность напряжения шума составляет всего 2.9 нВ/√Гц на частоте 1 кГц. Это значит, что буфер не привнесет в сигнал ни малейшего отсебятины.
- Ничтожно малые искажения: THD+N равен 0.000029% на частоте 1 кГц, что сохраняет абсолютную прозрачность звука.
- Высокий выходной ток: ОУ легко выдает до 100 мА, а значит, без проблем «прокачает» даже самую тяжелую низкоомную нагрузку и длинные кабели.
Технические особенности проекта
Мне хотелось создать не просто одноразовое решение для одной задачи, а универсальную плату, которая пригодится в других DIY-проектах или аудиосистемах. Поэтому я заложил в Crystal Jelly гибкую архитектуру:

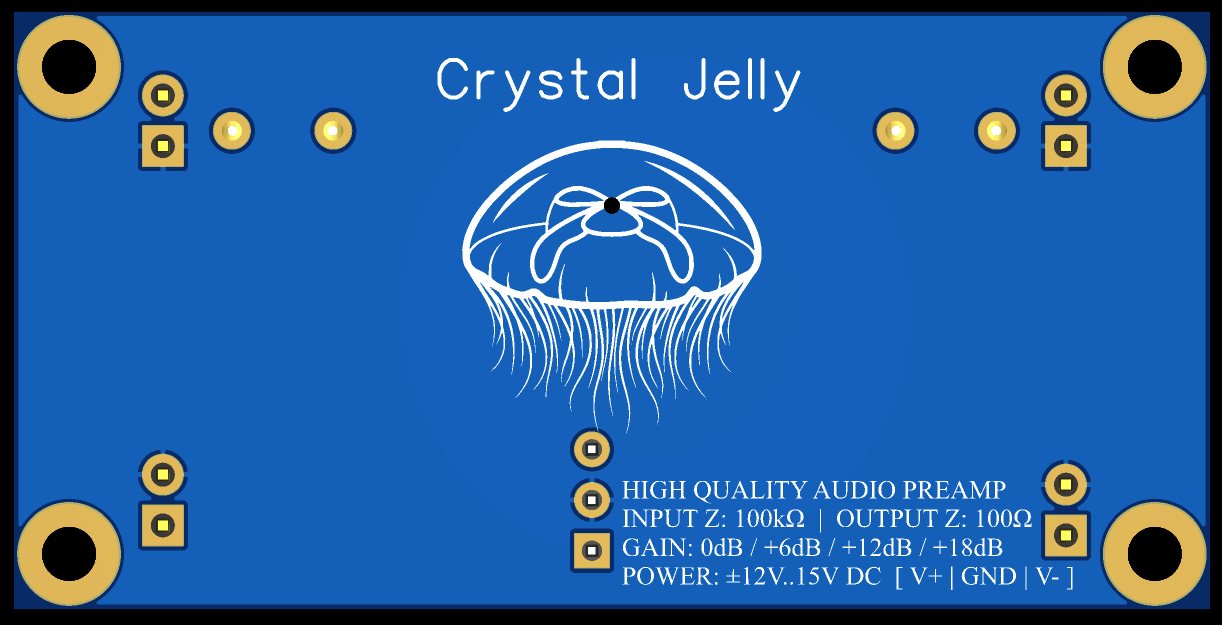

- Идеальное согласование (100 кОм / 100 Ом): Буфер представляет для кассетной деки комфортную нагрузку в 100 кОм (сохраняя всю динамику и бас), а на выходе имеет сопротивление всего 100 Ом для уверенной работы с АЦП.
- Регулируемый коэффициент усиления (Gain): На плате установлены DIP-переключатели. Если у вашей деки слабый выходной сигнал (например, 250–500 мВ), его можно оптимально разогнать под входной вольтаж АЦП, чтобы выжать максимум динамического диапазона при оцифровке.
Режимы усиления переключаются следующим образом:
- Все переключатели OFF: 0 дБ (режим чистого буфера x1)
- POS 3: +6 дБ (усиление в 2 раза)
- POS 2: +12 дБ (усиление в 4 раза)
- POS 1: +18 дБ (усиление в 8 раза)

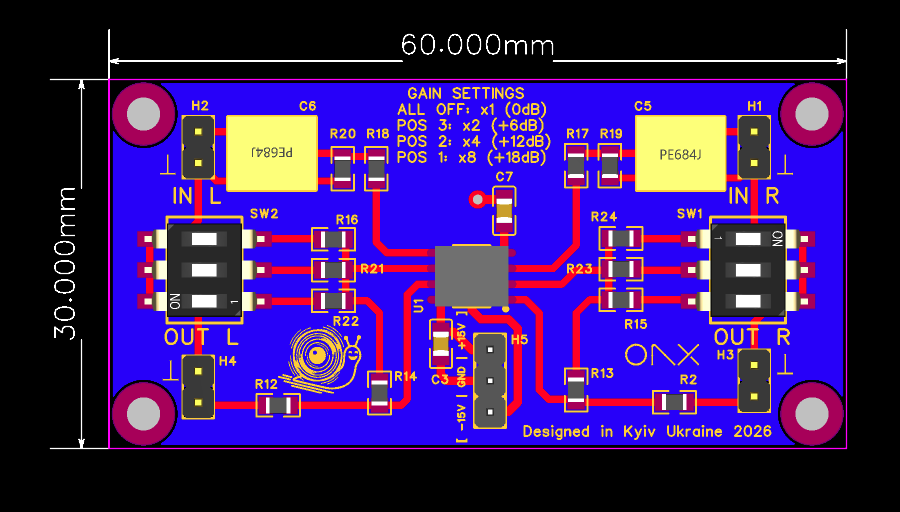

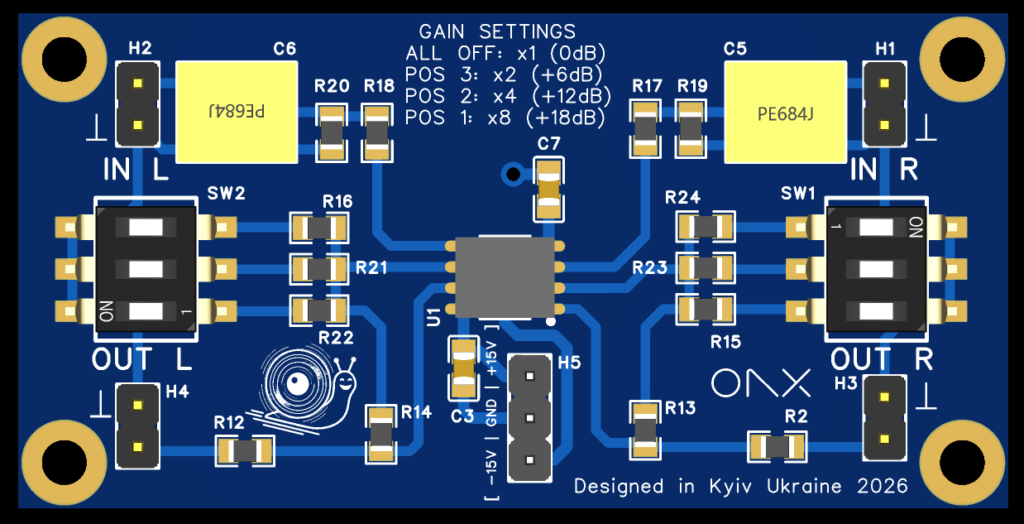

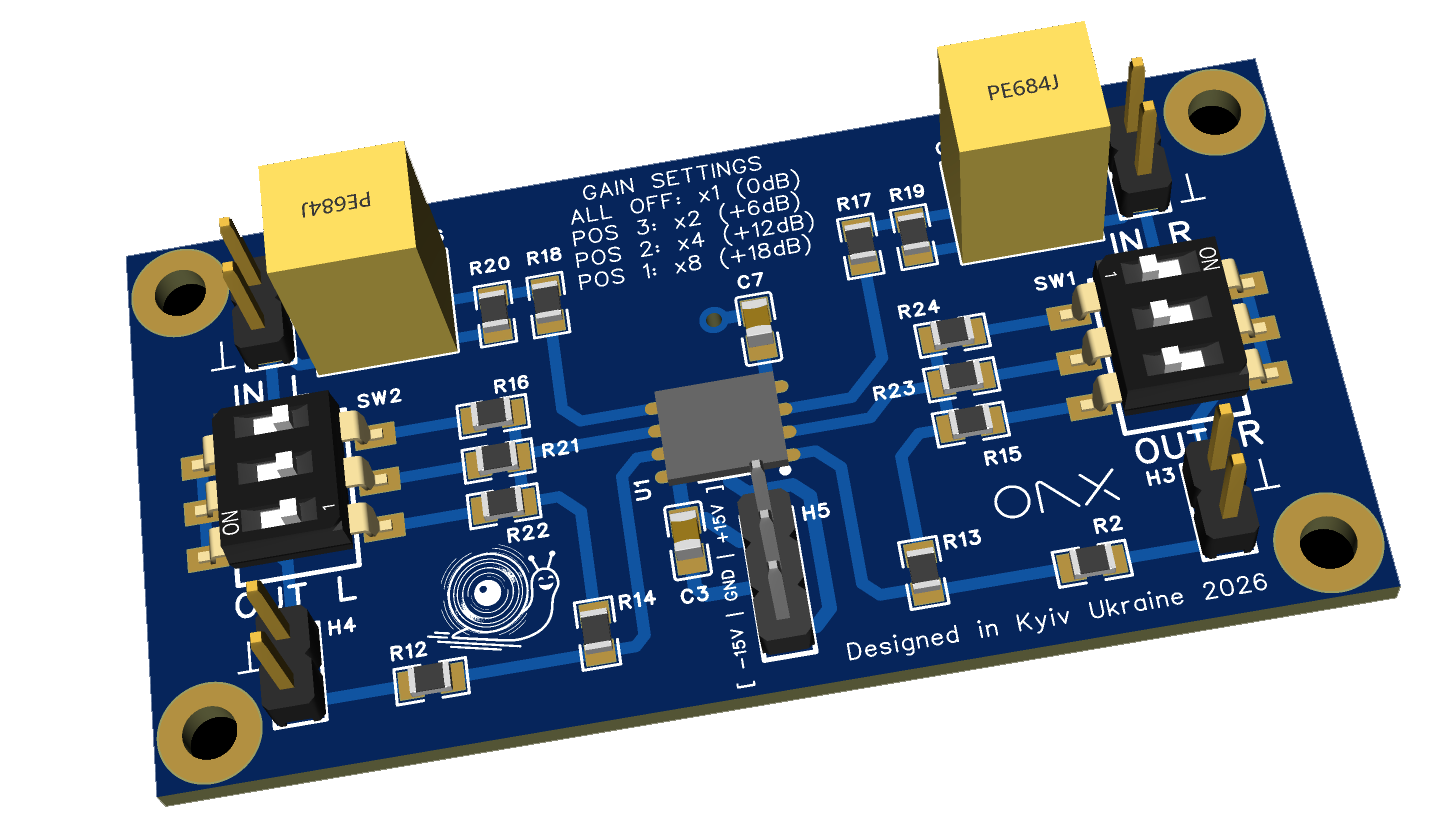

Форм-фактор устройства — это компактная, симметричная двухсторонняя печатная плата. В критически важных местах схемы (декаплинг) я использовал высококачественные пленочные конденсаторы WIMA (C5, C6), гарантирующие кристальную чистоту звукового тракта.
Вопросы питания: стационарный и мобильный варианты
Для стационарного использования я разработал двухполярный блок питания на +/-12В … +/-15В DC с очень качественным многоступенчатым фильтром, который полностью отсекает любые сетевые помехи.
Однако, если вам не нужно держать буфер включенным постоянно, а требуется лишь провести серию оперативных измерений деки «на столе», есть отличный лайфхак. За счет микротокового потребления ОУ, схему можно запитать от двух обычных батареек типа «Крона» (6F22). Это дает абсолютно чистое, автономное гальваническое питание без какого-либо намека на земляные петли!
Где еще может пригодиться Crystal Jelly?
Благодаря нейтральной, прозрачной архитектуре, сфера применения платы гораздо шире, чем просто работа с деками:
- Активный преамп для винила: Отлично встанет после пассивного или низкочувствительного Phono MM/MC-корректора.
- Предварительный усилитель Hi-Fi системы: Поможет согласовать уровни между разными источниками (CD-плеер, цап, тюнер) и оконечным усилителем мощности.
- Буфер для музыкальных инструментов: Идеально согласует высокоомный сигнал от пьезодатчиков акустических гитар перед подачей в микшерный пульт.
- Стенд для аудио-измерений: Незаменимый изолированный инструмент для Loopback-тестов, измерения параметров динамиков и усилителей.
Скачать материалы проекта (Open Source)

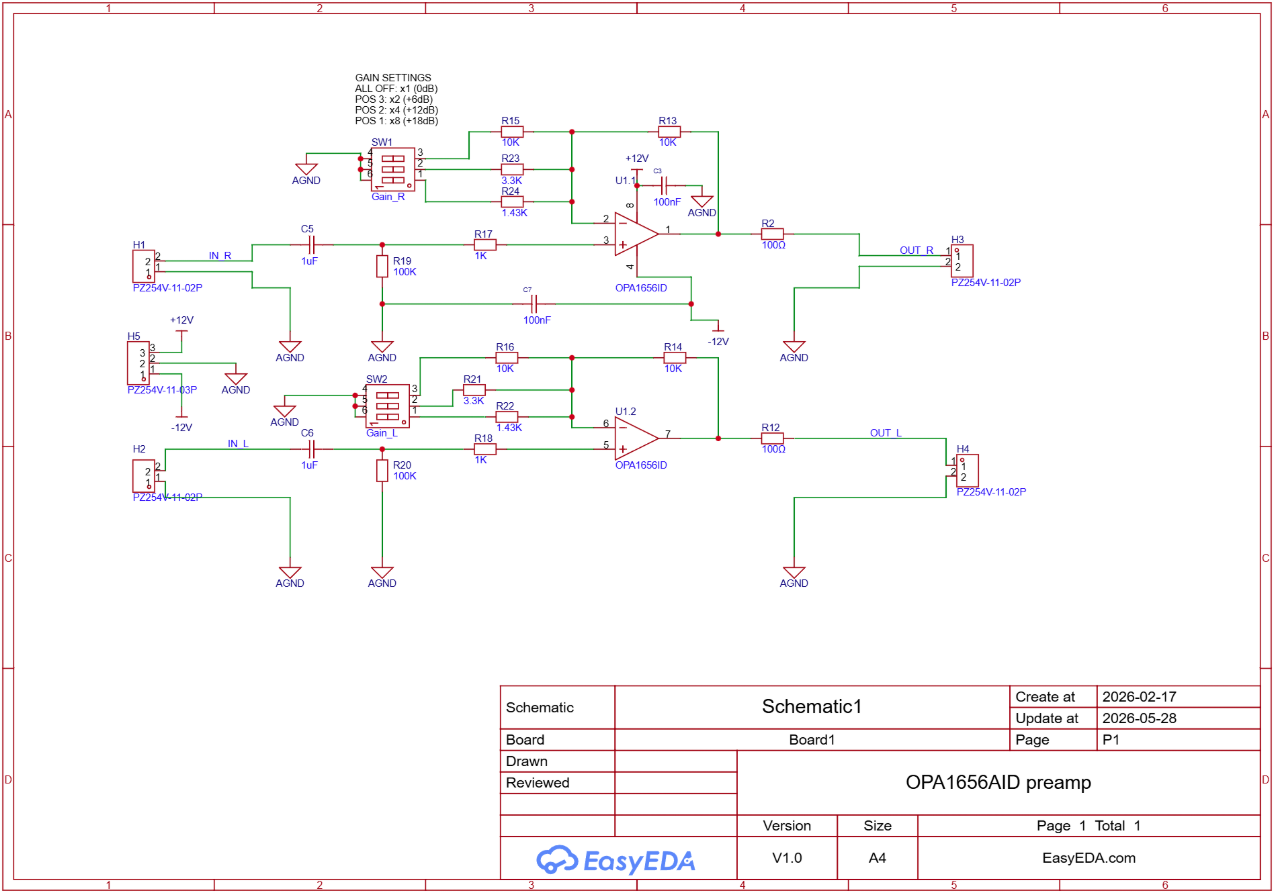

Проект полностью открытый, и вы можете повторить его самостоятельно. Схему, трассировку печатной платы и Gerber-файлы для заказа вы можете найти по ссылке ниже:
👉 Просмотреть и скачать проект Crystal Jelly на EasyEDA (OSHWLab)
Буду рад ответить на ваши вопросы в комментариях! Расскажите, как вы решаете проблему согласования винтажной техники с современными измерительными интерфейсами?
